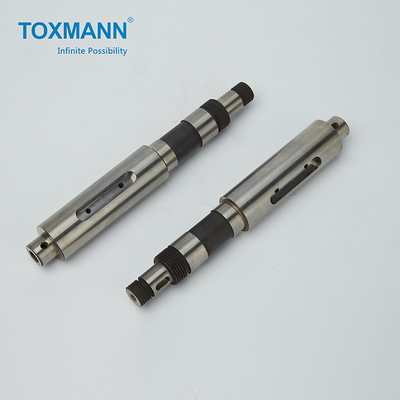

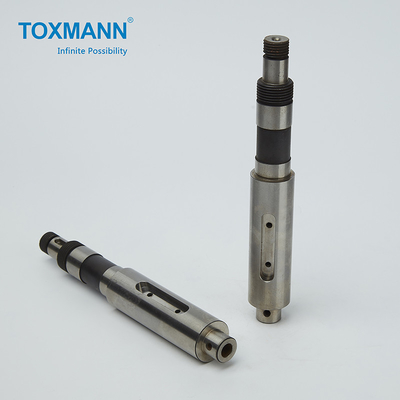

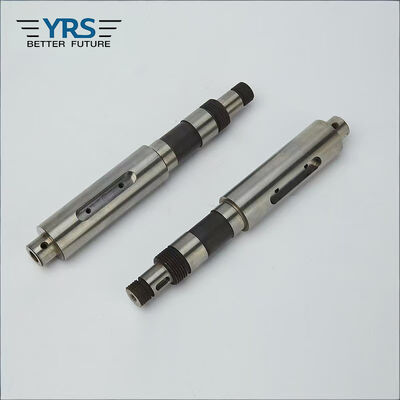

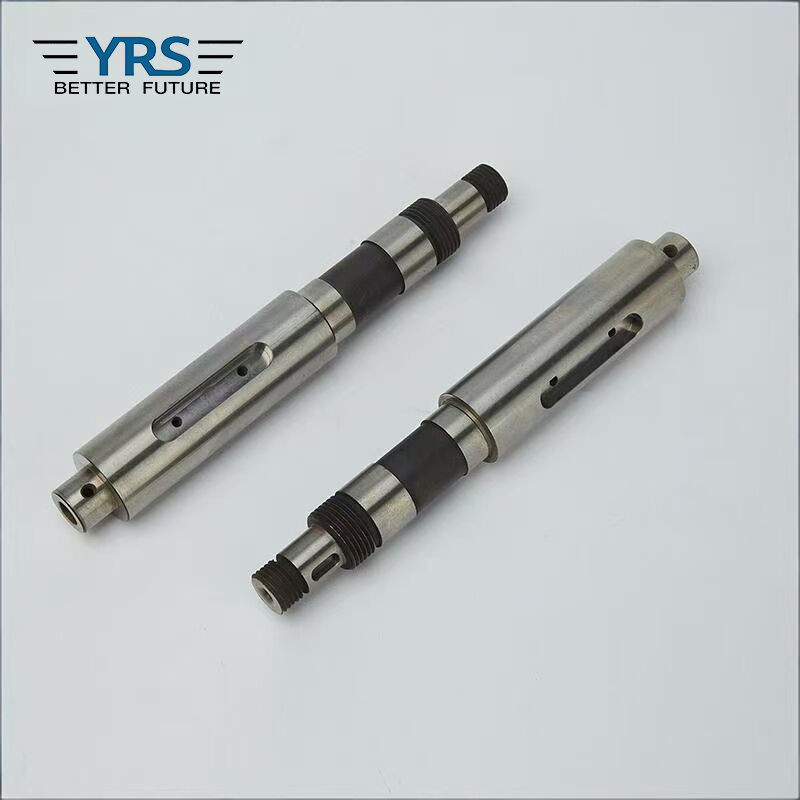

Multifunctionele Gedraaide Precisiedelen

De asprecisie draaide Delencnc Draaibank Machinaal bewerkend Delen Belangrijkste Axis

Bedrijf profiel-Toxmann.pdf

Verwerking & Inspectiemachine List.pdf

^{De schacht wordt gesteund door lagers, en het schachtsegment dat met het lager samenwerkt wordt genoemd de schacht. De schachtstaaf is de assemblagebenchmark van de schacht, en hun nauwkeurigheid en oppervlaktekwaliteit wordt over het algemeen vereist hoog om te zijn. De technische vereisten worden over het algemeen geformuleerd volgens de belangrijkste functie en de arbeidsvoorwaarden van de schacht, en omvatten gewoonlijk de volgende punten:}

^{(a) oppervlakteruwheid
Over het algemeen die, is wordt aangepast de oppervlakteruwheid van de schachtdiameter met het transmissiedeel Ra2.5~0.63μm, en de oppervlakteruwheid van de diameter van de steunschacht met het lager wordt aangepast is Ra0.63~0.16μm die.}

^{(b) wederzijdse positienauwkeurigheid
De vereisten van de positienauwkeurigheid van schachtdelen worden hoofdzakelijk bepaald door de positie en de functie van de schacht in de machine. Gewoonlijk, is het noodzakelijk om de coaxialityvereisten van het dagboek van het deel van de assemblagetransmissie aan het steundagboek te verzekeren, anders zal de transmissienauwkeurigheid van het transmissiedeel (toestel, enz.) worden beïnvloed, en het lawaai zal worden geproduceerd. Voor gewone precisieschachten, is het radiale eind van de passende schachtsectie aan het lagerdagboek over het algemeen 0.01~0.03mm, en de high-precision schacht (zoals de belangrijkste schacht) is gewoonlijk 0.001~0.005mm.}

^{(c) geometrische nauwkeurigheid
De geometrische nauwkeurigheid van schachtdelen verwijst hoofdzakelijk naar de rondheid en cylindricity van het dagboek, de buitenkegeloppervlakte, het spitse gat van Morse, enz., en zijn tolerantie zou over het algemeen binnen de dimensionale tolerantiewaaier moeten worden beperkt. Voor de binnen en buiten cirkeloppervlakten met hoge precisievereisten, zou de toelaatbare afwijking op de tekening moeten worden gemerkt.}

^{(d) dimensionale nauwkeurigheid
om de positie van de schacht te bepalen, het dagboek dat gewoonlijk als steun dienst doet vereist hoge dimensionale nauwkeurigheid (IT5~IT7). De dimensionale nauwkeurigheid van het dagboek voor het assembleren van transmissiedelen is over het algemeen laag (IT6~IT9).}

Productinformatie:

^{Toxmann heeft een groep high-precision NC-Draaibanken en draaien-maalt samenstellingsmachines uit Japan en Taiwan worden ingevoerd dat. Onze NC-Draaibanken zijn hoogst gewaardeerd door onze klanten voor hun stabiele kwaliteit en efficiënte productiviteit.}

Toepassingsgebied:

1. ^{De automatiseringsindustrie}

^{2. De communicatie industrie}

^{3.  De militaire industrie}

^{4. De consumptieindustrie}
